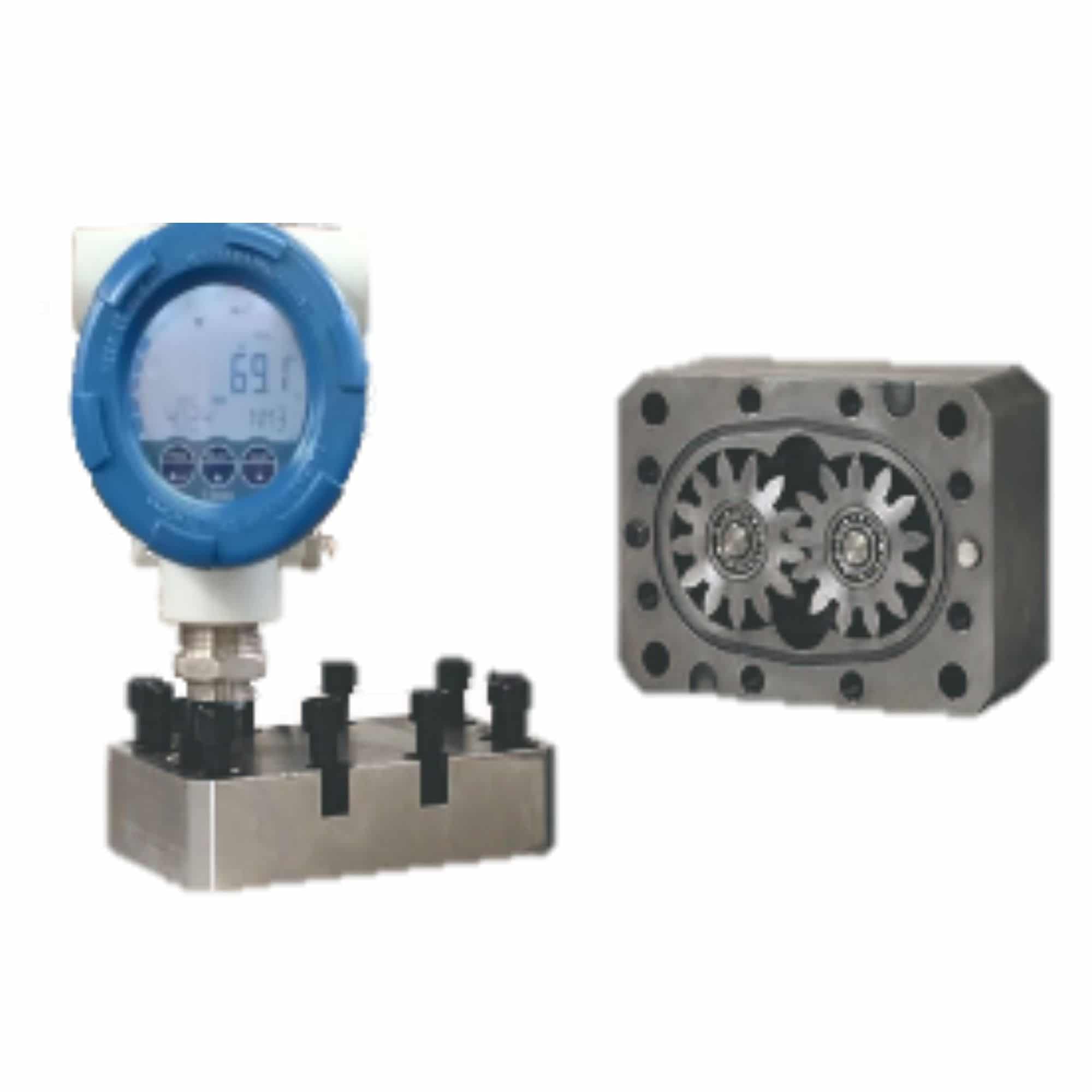

Đồng hồ đo độ dịch chuyển tích cực của bánh răng

[ALGPD]

Máy đo lưu lượng bánh răng ALGPD dòng SMC phù hợp để đo lưu lượng chính xác của các chất lỏng có độ nhớt khác nhau từ 5 đến 25k mm² / s. Cung cấp đủ độ bôi trơn của chất lỏng, đồng hồ đo lưu lượng bánh răng nhỏ loại ALGPD 01/1 và 02 cũng như các phiên bản ổ bi cũng có thể được sử dụng cho chất lỏng dưới 5 mm² / s. Đồng hồ đo lưu lượng bánh răng là loại đồng hồ đo dịch chuyển dương, có thiết kế tương tự như máy bơm bánh răng. Phương tiện đo quay hai bánh răng, được ăn khớp với tốc độ tối thiểu. Môi chất được ép dọc theo các buồng đo kín giữa bánh răng và vỏ. Các bánh răng chạy không tải, không mất điện. RPM của các bánh răng tỷ lệ thuận với tốc độ dòng chảy tức thời và được phát hiện chính xác bằng các bộ thu tích phân thông qua thân đồng hồ mà không cần tiếp xúc với chất lỏng. Tín hiệu dòng chảy có thể được hiển thị nhiều thiết bị điện tử khác của chúng tôi. Chúng tôi hiệu chỉnh đồng hồ đo lưu lượng của mình để phù hợp với độ nhớt vận hành của khách hàng để xác định hệ số K của họ.

Yêu cầu báo giá về đồng hồ đo lưu lượng dịch chuyển tích cực ALGPD cho ứng dụng của bạn. Liên hệ với SmartMeasurement để tìm hiểu thêm.

Yêu cầu báo giá
  • Tần số đầu ra cao dẫn đến độ phân giải tốt và phù hợp với các luồng xung.
  • Chức năng phát hiện dòng ngược và nhân xung
  • Bảo vệ cũ EExiaIICT6 / T4
  • Khả năng chịu điện áp cao từ 50 kV đến 120 kV
  • Đồng hồ đo đặc biệt với đầu nối áp suất cao cho dịch vụ lên đến 690 mặc cả (10,000 PSIG).
  • Các phiên bản sưởi ấm có sẵn theo yêu cầu
  • Hệ số K (số xung trên một lít) gần như không đổi trong một phạm vi rộng.
Phạm vi dòng chảy: 0.005 đến1000 LPM (001 đến 264 USGPM)
Nhiệt độ quy trình: lên đến 356 ° F (180 ° C)
Kích thước đường thẳng: ¼ ”1½” (8-40mm)
Áp lực vận hành: lên đến 10,000PSIG (giá 690 mặc cả)
Độ chính xác: ± 0.25% giá trị đối với độ nhớt 50 đến 25,000 centistokes
Vật liệu cơ thể: SS theo DIN 1.4122 / AISI 303 hoặc 1.4460 / AISI 329
Khả năng lặp lại: ± 0.10%
Đánh giá bao vây: NEMA 4X (IP 65)
Độ nhớt: 5 lên đến 25,000 centistokes
Hiển thị: tỷ lệ, tổng, cắt dòng chảy thấp, mức tiêu thụ pin
Bảo vệ nhà ở: IP65; IP67; IP68
Dải tần số: 2 lên đến 4,000 Hz
Nhiệt độ môi trường: -22 đến 158 ° F (-30 đến + 70 ° C)
Độ ẩm làm việc: <90% @ 75 ° F
Điện áp cung cấp UB: 14-30VDC được điều khiển, UB = (Tải x 20 mA) + 14V
Bảo vệ cũ: II 2 G Eex ia IIC T4, BVS 03 ATEX E 205
Thông số người dùng: Hệ số K, hệ số hiệu chỉnh tuyến tính, lưu lượng điểm phần tín hiệu đầu vào, nhiệt độ
nhà ở: IP 68, nhôm AlMgSiPb, anodized màu xanh lam
Đầu ra: xung, 4-20 mA hoặc RS485
