Máy đo lưu lượng kênh mở Doppler

[ALSONIC-DAVM]

Đồng hồ đo lưu lượng vận tốc khu vực ALSONIC-DAVM được thiết kế cho các ứng dụng đầy đủ hoặc
một phần đường ống đầy đủ đường kính 150 – 6000 mm (6-240 inch), hoặc mở các kênh có dòng chảy
chiều rộng 200-10000mm (8-400 inch) và chiều sâu 20-10000 mm (3 / 4-400 inch). lt
sử dụng công nghệ định hình Doppler tiên tiến để đo trực tiếp các cấu hình vận tốc làm cho nó
sự lựa chọn tốt nhất cho các trang web có điều kiện dòng chảy không đồng nhất, thay đổi nhanh chóng, đảo ngược, gần bằng không, tiêu cực hoặc ngược lại.

Điều này giúp loại bỏ nhu cầu hiệu chuẩn tại chỗ, do đó giảm đáng kể chi phí lắp đặt. Được sử dụng kết hợp với siêu âm hướng lên tích hợp hoặc cảm biến áp suất bên ngoài thứ cấp (tùy chọn) để xác định độ sâu, đồng hồ sử dụng mô hình số cho vận tốc trung bình trong toàn bộ mặt cắt ngang và phương trình liên tục để tính toán lưu lượng. Thông tin về mức, vận tốc, lưu lượng, nhiệt độ, độ dẫn điện và độ lệch vị trí có thể được lấy từ máy tính phát / lưu lượng hoặc trực tiếp từ cảm biến. Máy đo này sẽ ghi lại tối đa 16GB dữ liệu. Ngoài ra, đồng hồ đo lưu lượng có thể điều khiển bộ lấy mẫu ở chế độ lấy mẫu tỷ lệ lưu lượng bằng đầu ra xung.

Yêu cầu báo giá trên Doppler DAVM cũng máy đo lưu lượng siêu âm cho ứng dụng của bạn. Liên hệ với SmartMeasurement để tìm hiểu thêm.

Yêu cầu báo giá

Chủ yếu được sử dụng cho cống rãnh và kênh có các hạt nặng lên đến 40%
Có sẵn cho đường kính kênh mở 150 – 6000 mm (6-240) inch với độ sâu 20-10000 mm (3 / 4-400 inch)
Bộ chuyển đổi IP68 với cả đo lưu lượng và mức, với vòng gắn ở cuối kênh
Chức năng ghi dữ liệu; bao gồm ngày, bộ tổng, tình trạng tín hiệu, v.v.

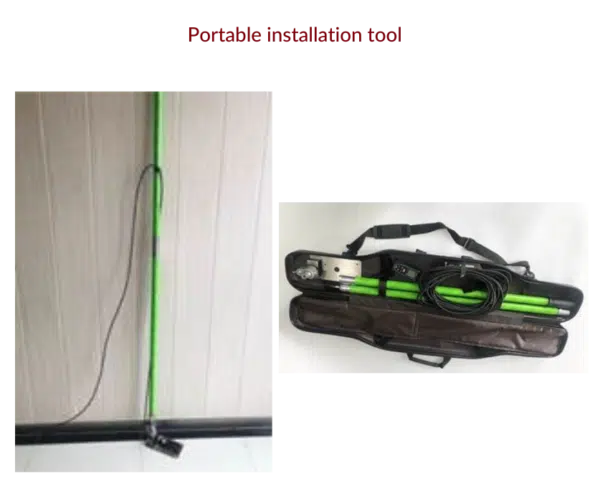

Có sẵn cho cả ứng dụng di động và cố định (treo tường)
Bộ ghi dữ liệu SDI-12 và các tùy chọn GPRS

Nguyên tắc đảm bảo:	Vận tốc vùng Doppler
Các ứng dụng:	Đường ống đầy đủ một phần: 6 ″ ~ 240 ″ (150-6000mm), Kênh mở 8 ″ ~ 400 ″ (200-10000mm)
Nhiệt độ chất lỏng:	-4 ~ 140 ° F (-20 ° C ~ + 60 ° C)
Hiển thị:	4.5 inch LCD
Vận tốc:	Phạm vi đo: 0.65 ~ 5.25ft / s (0.2-1.6m / s); Lựa chọn: 0.65 ~ 39ft / s (0.2-12m / s) (hai chiều); Độ chính xác: ± 1% RD; Độ phân giải: 0.04 in / giây (1mm / s)
Độ sâu (siêu âm):	Phạm vi đo: 3/4 ″ ~ 400 ″ (20mm đến 5000mm), (5m); Độ chính xác: ± 1% FS; Tần số: 1 MHZ, Độ phân giải: 0.04 ″ (1mm)
Độ sâu (áp suất) ::	Phạm vi đo: 3/4 ″ ~ 400 ″ (20mm đến 10000mm), (10m); Độ chính xác: ± 1% RD; Độ phân giải: 0.04 ″ (1mm)
Nồng độ hạt:	> 50 ppm

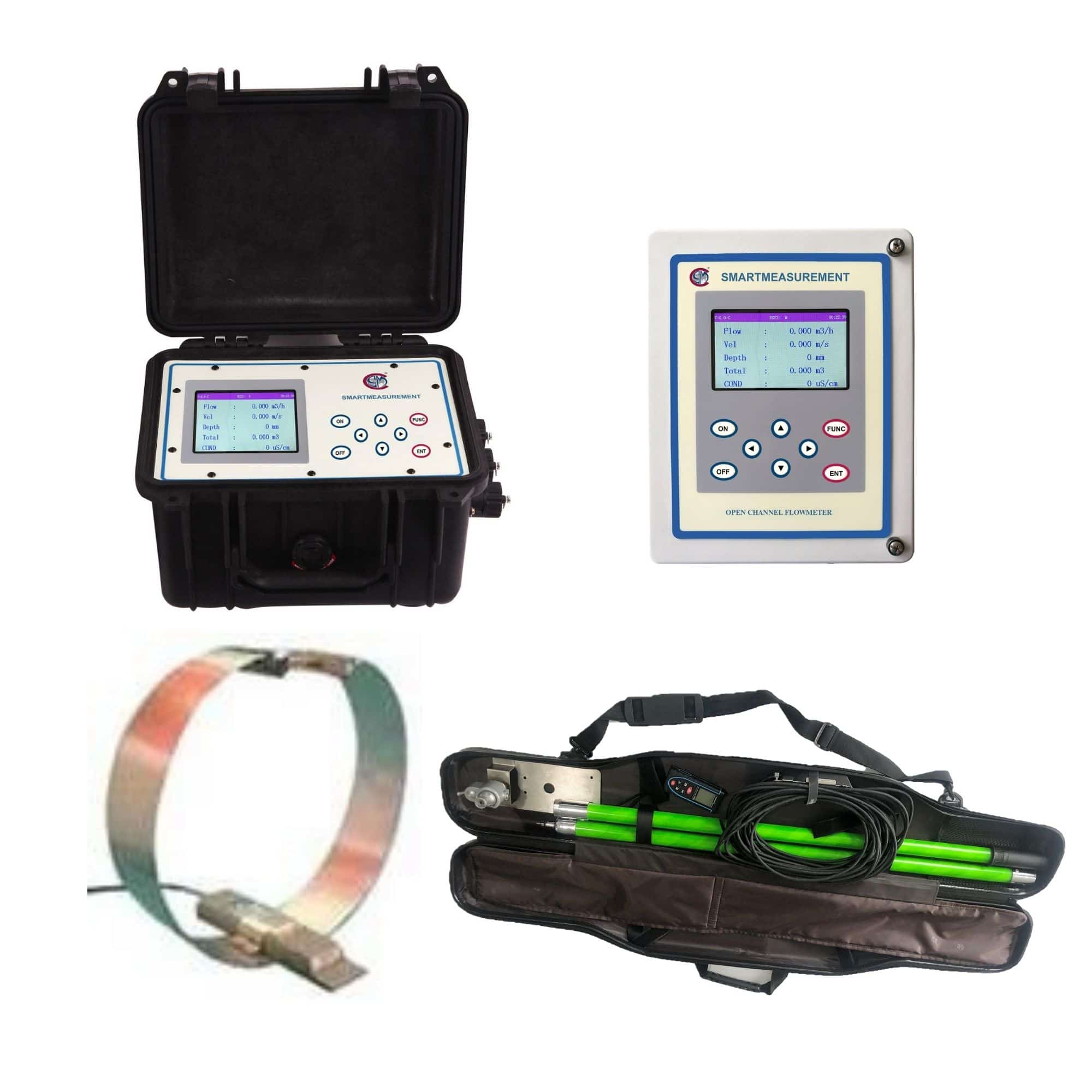

transmitter	Giá treo tường, di động
Vật liệu bao vây:	Giá treo tường: GFRP; Di động: ABS
Hiển thị:	4.5 inch LCD
Đầu vào:	RS485, một dây
Sự bảo vệ:	Giá treo tường: IP66; Di động: IP67
Đầu dò:	IP68 (Có thể chìm)
Tần số:	2 MHz
Trọng lượng:	Giá treo tường: 5.3lb (2.4 kg); Di động: 6.6lb (3 kg)
Cung cấp năng lượng:	Giá treo tường: AC: 85-265V, 45 ~ 63Hz, DC: 12-28V, Imax = 23mA; Di động: Pin: 11.1V, 6600mAh, Bộ sạc AC: 220VAC, 1-2A
Kết quả đầu ra:	vận tốc, độ sâu, nhiệt độ, độ dẫn điện, độ nghiêng
Trình ghi dữ liệu:	16 GB
Tối đa Chiều dài cáp:	std: 15phút ;; lên đến 60m đối với SDI-12; lên đến 500m đối với RS485
