Máy đo siêu âm kênh mở vận tốc khu vực

[ALSONIC-AVM]

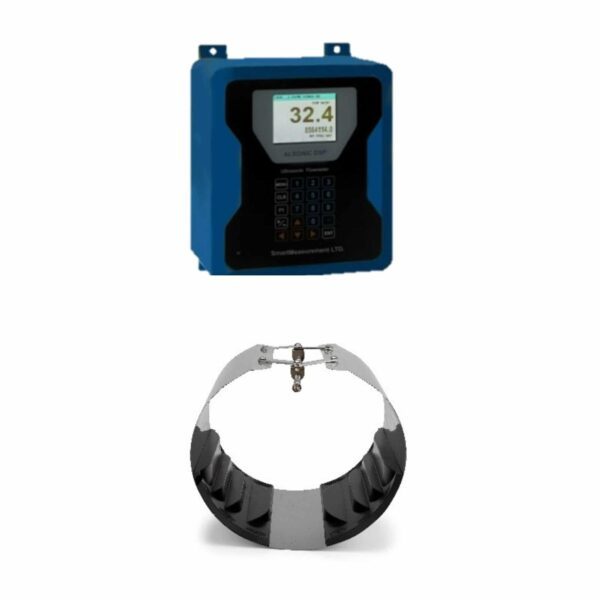

Hệ thống ALSONIC-AVM của SmartMeasurement là một đồng hồ đo vận tốc diện tích được sử dụng kết hợp với một bộ phát mức do người dùng cung cấp để đo tốc độ dòng chảy trong các kênh mở. ALSONIC-AVM bao gồm một máy tính dòng dựa trên DSP tiên tiến và bốn đầu dò. Nó sử dụng chênh lệch thời gian truyền của các xung âm thanh siêu âm để đo vận tốc dòng chảy kênh mở. Các xung siêu âm được truyền ngược dòng và xuôi dòng qua kênh theo một góc α giữa hướng dòng chảy và đường truyền sóng âm, với sự chênh lệch về thời gian truyền của sóng âm tỷ lệ thuận với vận tốc chất lỏng.

ALSONIC-AVM có thể được sử dụng trong các kênh hình chữ nhật, hình tròn, hình thang hoặc các kênh có hình dạng khác. Vì các đầu dò tạo ra hầu như không có hạn chế nên hầu như không tạo ra hiện tượng mất đầu. Máy tính dòng dựa trên DSP tiên tiến với công nghệ tương quan chéo và FFT cho phép hệ thống này hoạt động trong các ứng dụng khó khăn nhất, bao gồm cả những ứng dụng liên quan đến chất lỏng có nồng độ chất rắn lơ lửng & không khí cao hoặc có thành phần tiếng ồn lớn.

Yêu cầu báo giá về vận tốc khu vực alsonic-AVM máy đo lưu lượng siêu âm cho ứng dụng của bạn. Liên hệ với SmartMeasurement để tìm hiểu thêm.

Yêu cầu báo giá
  • Màn hình LCD đồ họa màu 128 × 64 cho tốc độ dòng chảy, tổng lưu lượng và hình dạng tín hiệu
  • Bộ ghi dữ liệu 32 Mbyte; lên đến 200,000 trường dữ liệu
  • Thiết kế không có bộ phận chuyển động không tạo ra tổn thất áp suất
  • Vận tốc từ 0.03 ~ 40 feet / giây (0.01 ~ ± 12 m / s)
  • Bất kỳ chất lỏng nào có chứa ≤ 30% chất rắn lơ lửng, bao gồm cả nước thải
  • Độ chính xác kênh mở cao; ± 2.0% đọc
  • Chức năng máy hiện sóng để chẩn đoán
  • Chế độ AR (Chống vòng) (đang chờ cấp bằng sáng chế)
  • Công nghệ đo thời gian tốt (được cấp bằng sáng chế)
  • Chức năng ghi dữ liệu; bao gồm ngày tháng, bộ tổng, chẩn đoán
  • Thời gian phản hồi dưới 1 giây
Nguyên tắc đo lường: Vi sai thời gian vận chuyển siêu âm, 4 đường
Độ dài vượt qua tối đa: 2.46 ‘(750 mm)
Độ dài vượt qua tối thiểu: 46 ‘(14m)
Hình học kênh: RectangularCircularTrapezoidalOther (Tham khảo ý kiến ​​nhà máy SMC)
Phạm vi vận tốc: ± 0.03 ~ 40 feet / giây (± 0.01 ~ 12m / s)
Độ chính xác: ± 2.0% số đọc
Tốc độ dòng chảy: 4½ chữ số
Khả năng lặp lại: ± 1.0% số đọc
Đơn vị Kỹ thuật: m³, Lít, Gallon Mỹ, Gallon đế, Millon Gallon, Feet khối, Thùng Mỹ, Thùng Imperial, Thùng dầu
Bộ tổng: Giá trị 10 chữ số, Dương, Âm & Giá trị ròng
Tỷ lệ đầu hôm: 1000:1
Thời gian đáp ứng: Ít hơn một giây
Bàn phím: 16 Phím với hành động xúc giác
Nhiệt độ môi trường: -4 ~ 140 ° F (-20 ~ 60 ° C)
Nghị quyết: 0.003 feet / giây (0.001 m / s)
Trình ghi dữ liệu: 32 Mbyte; lên đến 200,000 lĩnh vực
Trọng lượng: Xem bảng dữ liệu
Cung cấp năng lượng: 90 ~ 250 VAC, 50 / 60 Hz
Kết quả đầu ra: 4-20 mADC, rơ le, RS-232C
Truyền thông: RS-232
Đầu vào: 4-20 mADC
Chiều dài cáp tối đa: 650 ‘(200m)
Báo thức: Hai rơ le cho dòng tổng / hi
Lưu trữ dữ liệu: Lưu trữ EPROM lên đến 10 năm
Công suất tiêu thụ: Dưới 20 W
Kích thước: Xem bảng dữ liệu
Gắn bao vây: Giá treo tường
Vật liệu đầu dò: Thép không gỉ # 316 (vỏ & hình cầu) Polycarbonate (thấu kính)
Bảo vệ (bộ chuyển đổi): NEMA 4 (IP 65)
Bảo vệ (đầu dò): NEMA 6P (IP68) – Chìm
