Nguyên tắc đo độ dịch chuyển tích cực

Lưu lượng kế tích cực dịch chuyển (PD) là thể tích đồng hồ đo lưu lượng đo lưu lượng bằng cách đi qua các gói chất lỏng kín đáo với thể tích đã biết chính xác. Đồng hồ đo lưu lượng PD là dụng cụ chính xác có các bộ phận chuyển động bên trong được cân bằng khối lượng nhưng vẫn không cân bằng thủy lực. Kết quả là lưu lượng kế có thể đo lưu lượng rất thấp của cả chất lỏng và chất khí mà không cần sử dụng nguồn điện bên ngoài. Đồng hồ đo lưu lượng PD lấy công suất cần thiết để hoạt động từ năng lượng có trong quá trình dòng chảy. Đồng hồ đo lưu lượng dịch chuyển tích cực có một ưu điểm là nó không yêu cầu nguồn điện bên ngoài và không giống như các công nghệ lưu lượng khác, không yêu cầu cấu hình lưu lượng phát triển đầy đủ để đo lưu lượng chính xác có thể chính xác đến 0.1%.

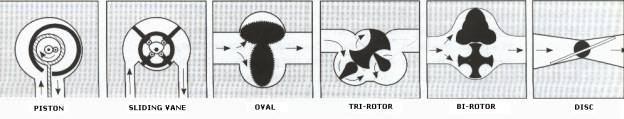

Như minh họa trong hình bên dưới, mỗi khoang chất lỏng chuyển động được ngăn cách với khoang bên cạnh bằng một nút bịt kín mao quản, tính toàn vẹn của nó là một hàm của độ chính xác mà máy đo được sản xuất. Độ chính xác cao này cho phép các đồng hồ đo lưu lượng này hầu như được chấp nhận rộng rãi như các tiêu chuẩn chuyển giao khi được lắp đặt và hiệu chuẩn lưu lượng đúng cách. Dung sai gần của các bộ phận đo bên trong yêu cầu đồng hồ đo lưu lượng dịch chuyển dương chỉ được sử dụng với chất lỏng sạch. Quá trình luyện kim của đồng hồ chỉ ra loại quy trình mà nó có thể được sử dụng. Nói chung, các đồng hồ đo lưu lượng này được sử dụng trong các ứng dụng lưu lượng một chiều chuyên dụng, chẳng hạn như phân phối dầu đồng hồ đo lưu lượng nhiên liệu, hoặc lưu lượng kế khí tự nhiên hoặc lưu lượng kế nước.

Thực hành thiết bị đo tốt yêu cầu một cơ chế lọc và một bình điện dung để loại bỏ không khí đối với chất lỏng hoặc bộ lọc kết hợp cho khí là một phần không thể thiếu của việc lắp đặt lưu lượng kế. Những tiến bộ trong công nghệ cho phép đồng hồ đo lưu lượng được bù nhiệt độ và giao tiếp điện tử với hệ thống điều khiển trung tâm. Chúng cũng có thể được cấu hình dễ dàng để trở thành một phần không thể thiếu của hệ thống phân phối lưu lượng kế gắn trên xe tải. Thông số kỹ thuật của từng nhà sản xuất sẽ giúp hướng dẫn người dùng chọn lưu lượng kế chính xác cho ứng dụng. Ví dụ về các máy đo Độ dịch chuyển dương phổ biến hơn là piston dao động, đĩa đai ốc, bánh răng hình bầu dục, rễ, cánh gạt, rôto và nhiều piston.

Máy đo lưu lượng Piston dao động

Chất lỏng đi vào một buồng được gia công chính xác có chứa một piston dao động (quay). Vị trí của piston chia buồng thành các ngăn chứa một thể tích chính xác. Áp suất chất lỏng thúc đẩy piston dao động và quay trên trục tâm của nó. Các chuyển động của trung tâm được cảm nhận qua thành lưu lượng kế bằng một nam châm theo dõi. Mỗi vòng quay của trục piston tương đương với một thể tích cố định của chất lỏng, được biểu thị dưới dạng lưu lượng bằng bộ chỉ thị / bộ tổng. Khe hở gần giữa piston và khoang đảm bảo chất lỏng trượt tối thiểu để đo lưu lượng có độ chính xác cao và lặp lại của mỗi chu kỳ thể tích. Độ nhớt tối đa cho phép là 4,000 centipoise.

Máy đo lưu lượng đĩa Nutating

Chất lỏng đi vào một buồng được gia công chính xác có chứa một cái đĩa bị vặn (lắc lư). Vị trí của đĩa chia buồng thành các ngăn chứa một thể tích chính xác. Áp suất chất lỏng làm cho đĩa lắc lư và một cam con lăn làm cho đĩa đai ốc thực hiện một chu kỳ hoàn chỉnh. Chuyển động này được chuyển thành chuyển động quay nhờ bi và trục, được gắn vào đĩa. Chuyển động của đĩa được truyền bằng bánh răng đến một bộ chỉ thị / bộ tổng hoặc bộ phát xung. Vốn dĩ có nhiều đường rò rỉ hơn trong thiết kế này và nó có xu hướng được sử dụng ở những nơi yêu cầu tuổi thọ đồng hồ đo lưu lượng dài hơn thay vì hiệu suất cao; tuy nhiên, khe hở gần giữa đĩa và khoang đảm bảo rò rỉ tối thiểu để đo chính xác và lặp lại từng chu kỳ thể tích. Độ nhớt tối đa cho phép đối với loại đồng hồ đo lưu lượng này là 11,000 centipoise.

Đồng hồ đo lưu lượng bánh răng hình bầu dục

Hai rôto hình bầu dục giống hệt nhau kết nối với nhau bằng các khe xung quanh chu vi bánh răng. Các bánh răng hình bầu dục được sử dụng để quét ra một thể tích chính xác của chất lỏng đi qua buồng đo lưu lượng trong mỗi vòng quay. Tốc độ dòng chảy có thể được tính toán bằng cách đo tốc độ quay. Dung sai gần đảm bảo rằng rò rỉ được giảm thiểu. Ngược lại với các máy đo đĩa đai ốc, hệ số hiệu chuẩn không thay đổi theo độ nhớt. Mặc dù các tuyên bố về hiệu suất cao được đưa ra, lưu lượng kế bánh răng hình bầu dục thường không chính xác như thiết kế cánh trượt. Một nhược điểm khác là xung được đưa vào dòng bởi đồng hồ. Máy đo lưu lượng bánh răng hình bầu dục thường được sử dụng để đo lưu lượng của dung môi và chất lỏng ‘khô’. Độ nhớt tối đa cho phép đối với đồng hồ đo lưu lượng này là 1,000 centipoise.

Máy đo lưu lượng rễ

Đồng hồ đo lưu lượng rễ về nhiều mặt tương tự như đồng hồ đo lưu lượng bánh răng hình bầu dục. Một thiết kế được thể hiện trong đó các cánh quạt hai thùy quay theo các hướng ngược nhau trong thân máy. Những bánh răng hình hạt đậu này quét ra một thể tích chất lỏng chính xác đi qua buồng đo lưu lượng trong mỗi vòng quay. Đo lưu lượng có thể được tính toán bằng cách đo tốc độ quay. Ngược lại với các máy đo đĩa đai ốc, hệ số hiệu chuẩn không thay đổi theo độ nhớt. Độ nhớt tối đa cho phép đối với đồng hồ đo lưu lượng này là 5,000 centipoise.

Đồng hồ đo lưu lượng đa pít tông

Lưu lượng kế Piston của một hoặc nhiều thiết kế được sử dụng rộng rãi trong việc phân phối đồng hồ đo lưu lượng nhiên liệu và đo lưu lượng thấp của hydrocacbon nhẹ. Trong thiết kế nhiều pít-tông được trình bày dưới đây, các pít-tông được sắp xếp theo các cặp đối lập và kết nối thông qua một loạt các tay quay với cơ cấu thanh ghi. Sự sắp xếp này đảm bảo rằng khi một xi lanh được chuyển đến đầu vào, xi lanh đối diện được chuyển đến đầu ra để chất lỏng phải chảy qua các buồng đo lưu lượng với mức rò rỉ tối thiểu. Thiết kế này đưa các xung đáng kể vào dòng chảy, thường không phù hợp với tốc độ dòng chảy trên 100 l / phút.

Đồng hồ đo lưu lượng hai rôto

Lưu lượng kế hai rôto có hai bộ phận quay được gia công chính xác được gọi là rôto xoắn ốc xoay và lưới bên trong vỏ bên trong của đồng hồ để tạo thành một buồng đo lưu lượng có thể tích đã biết có thể được sử dụng để xác định chính xác phép đo lưu lượng như một chức năng của rôto ‘ vận tốc. Chuyển động của rôto xoắn được truyền đến màn hình bộ truyền lưu lượng thông qua một khớp nối kín và hệ thống truyền động cho phép màn hình bộ truyền lưu lượng cung cấp dữ liệu chính xác cho cả tốc độ dòng chảy và tổng lưu lượng tích lũy. Thiết kế rôto xoắn độc đáo cung cấp một số lợi thế so với đồng hồ đo lưu lượng dịch chuyển tích cực kiểu bánh răng truyền thống, bao gồm giảm áp suất giảm, loại bỏ ảo của xung dòng xuống, nâng cao khả năng chịu đựng hạt và giảm bảo trì. Những ưu điểm được cung cấp bởi rôto xoắn làm cho đồng hồ đo lưu lượng Dịch chuyển tích cực trở thành lựa chọn lý tưởng cho nhiều ứng dụng bao gồm đồng hồ đo lưu lượng nhiên liệu, phương tiện chứa dầu trong nước và chất lỏng có chất rắn cuốn theo cung cấp bộ lọc hoặc bộ lọc được sử dụng trước khi chất lỏng đi vào đồng hồ đo lưu lượng.

Yêu cầu báo giá về đồng hồ đo lưu lượng dịch chuyển tích cực, hoặc liên hệ với SmartMeasurement™ để tìm hiểu thêm.
