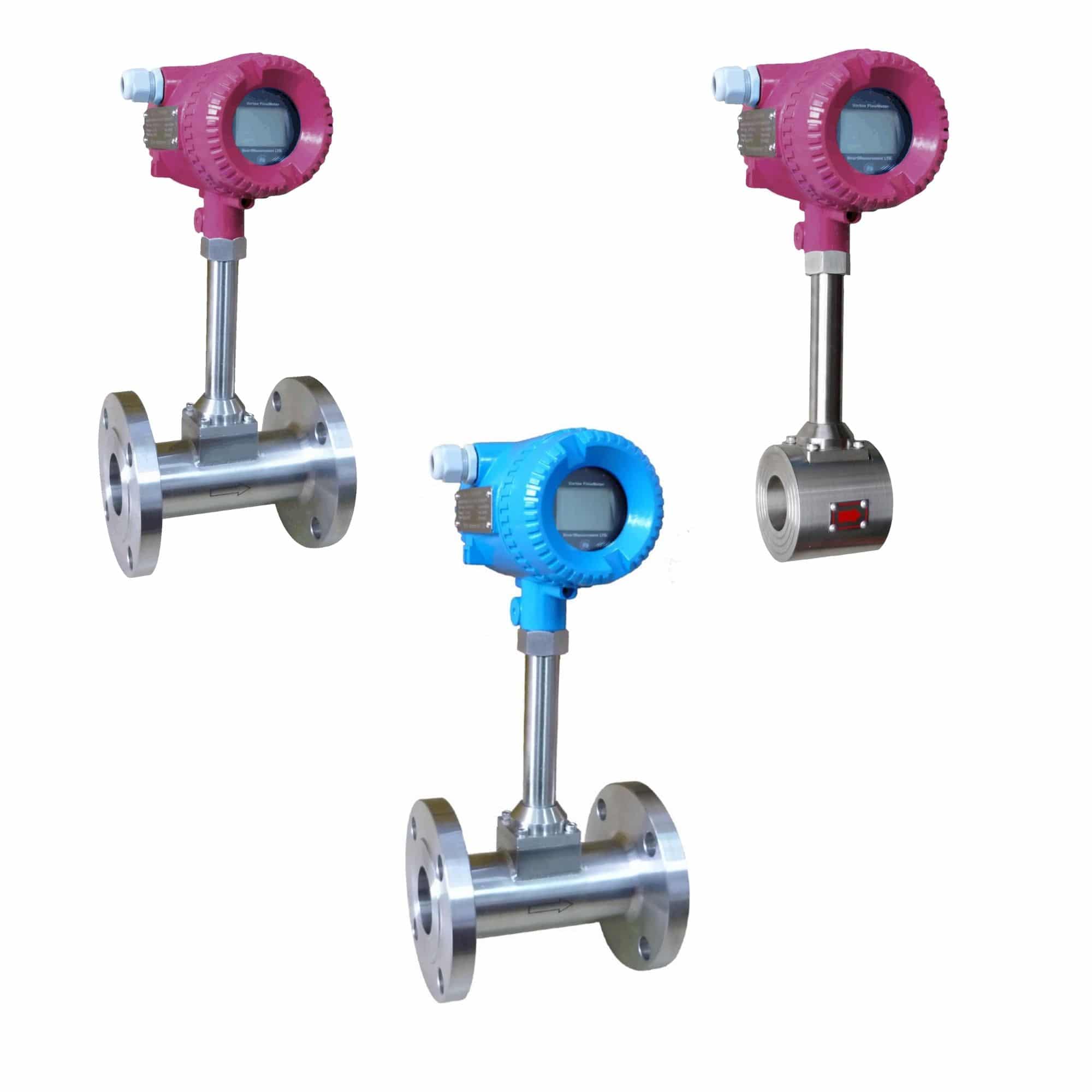

Đồng hồ đo lưu lượng xoáy tiêu chuẩn

[ALVT]

Công nghệ cảm biến dòng chảy xoáy dựa vào việc đo số lượng xung xoáy được tạo ra bởi một cơ thể vô tội vạ chìm trong dòng chảy. Máy đo SMC Vortex sử dụng công nghệ cảm biến kép, tạo ra hai tín hiệu xoáy độc lập cho phép khuếch đại tín hiệu và giảm nhiễu ở chế độ chung.

Các cảm biến của chúng tôi không bao giờ chạm vào chất lỏng của quy trình; các cảm biến tinh thể được kết dính sau một bức tường thép không gỉ. Các thiết bị điện tử nhận các xung áp suất nhỏ nhất được tạo ra bởi các xoáy xuyên qua bức tường thép không gỉ. Thiết kế này cho phép đồng hồ có vòng quay cực rộng trong khi vẫn duy trì phần trên gần như không giới hạn và định mức áp suất cao.

Yêu cầu báo giá ngay hôm nay hoặc liên hệ với SmartMeasurement để tìm hiểu thêm về Máy đo lưu lượng xoáy.

Yêu cầu báo giá
  • Thích hợp cho nhiều ứng dụng khác nhau với môi chất hơi, khí và lỏng
  • Không có bộ phận chuyển động và không có đường dẫn rò rỉ; không có vòng đệm o-ring hoặc vòng đệm dầu đồ thị bị mòn, hỏng hoặc rò rỉ
  • Hai cảm biến độc lập, cho phép khuếch đại tín hiệu tốt hơn và giảm nhiễu
  • Thông báo lỗi được hiển thị cho hoặc dòng chảy thất thường và dòng chảy bên ngoài phạm vi đã hiệu chỉnh
  • Có thể hiệu chuẩn trường với thiết bị điện tử tích hợp hoặc từ xa và bàn phím
  • Giao diện đúng 2 dây 4-20 mA
  • Phạm vi đo rộng, tỷ lệ rẽ xuống 30: 1
  • Có thể đo ở Số Reynolds nằm trong khoảng từ 10,000 đến 7,000,000
  • Đầu nối đa cực chịu thời tiết cho giao diện nguồn, tín hiệu và nối tiếp
  • Khu vực đo lường có thể nhỏ hơn kết nối đường ống để khả năng đo tốt hơn
Kết nối quy trình: Wafer (tiêu chuẩn), mặt bích
Nhiệt độ quy trình: -20 ~ + 180 ° F (-5 ~ + 250 ° C) (với màn hình LCD)
Áp lực vận hành: Tiêu chuẩn 232 psig (1.6MPa); lên đến (428 psig) 6.4 MPa tùy chọn
Phạm vi vận tốc: Phụ thuộc vào chất lỏng, áp suất và nhiệt độ: Chất lỏng: ≤ 1.5 ~ 30 feet / giây (0.4 ~ 9 m / s) Khí & Hơi nước: 5-300 khung hình / giây (1.5-90)
Độ chính xác (và độ tuyến tính): 1.0% đối với chất lỏng, 1.5% đối với khí và hơi nước
Khả năng lặp lại: ± 0.25% đọc
Tỷ lệ đầu hôm: 10:1
Chất liệu: Thép không gỉ # 304 hoặc Thép không gỉ # 316
Đầu ra tín hiệu: Đầu ra xung, 2 dây 4 ~ 20mA DC, VDC, RS485, Hart, ModBus
Đơn vị hiển thị:

m3/ giờ, kg / giờ
Bàn phím: Tỷ lệ, Tổng số
Sao lưu RAM: Pin Lithium, 3.6VDC
Trình ghi dữ liệu: Đọc, lấy mẫu lần 0.5 S
Độ nhớt: 1 đến 10 cSt
Bảo vệ nhà ở: IP65; IP67
Cáp (phiên bản từ xa): 10 m miễn phí cho phiên bản từ xa
Trọng lượng (gần đúng): Wafer: 22 ~ 29 lbs (10 ~ 13kg) đến 12 ″ (DN300) Mặt bích: Mặt bích liên hệ với nhà máy trọng lượng
Truyền thông: RS232
Nguồn cấp : 110 / 220 VAC, Cô lập 14 – 36 VDC
NIST có thể theo dõi: Có
Lưu trữ dữ liệu: Lưu trữ EPROM lên đến 5 năm
