Máy đo độ dịch chuyển tích cực bánh răng hình bầu dục

[ALOVPD]

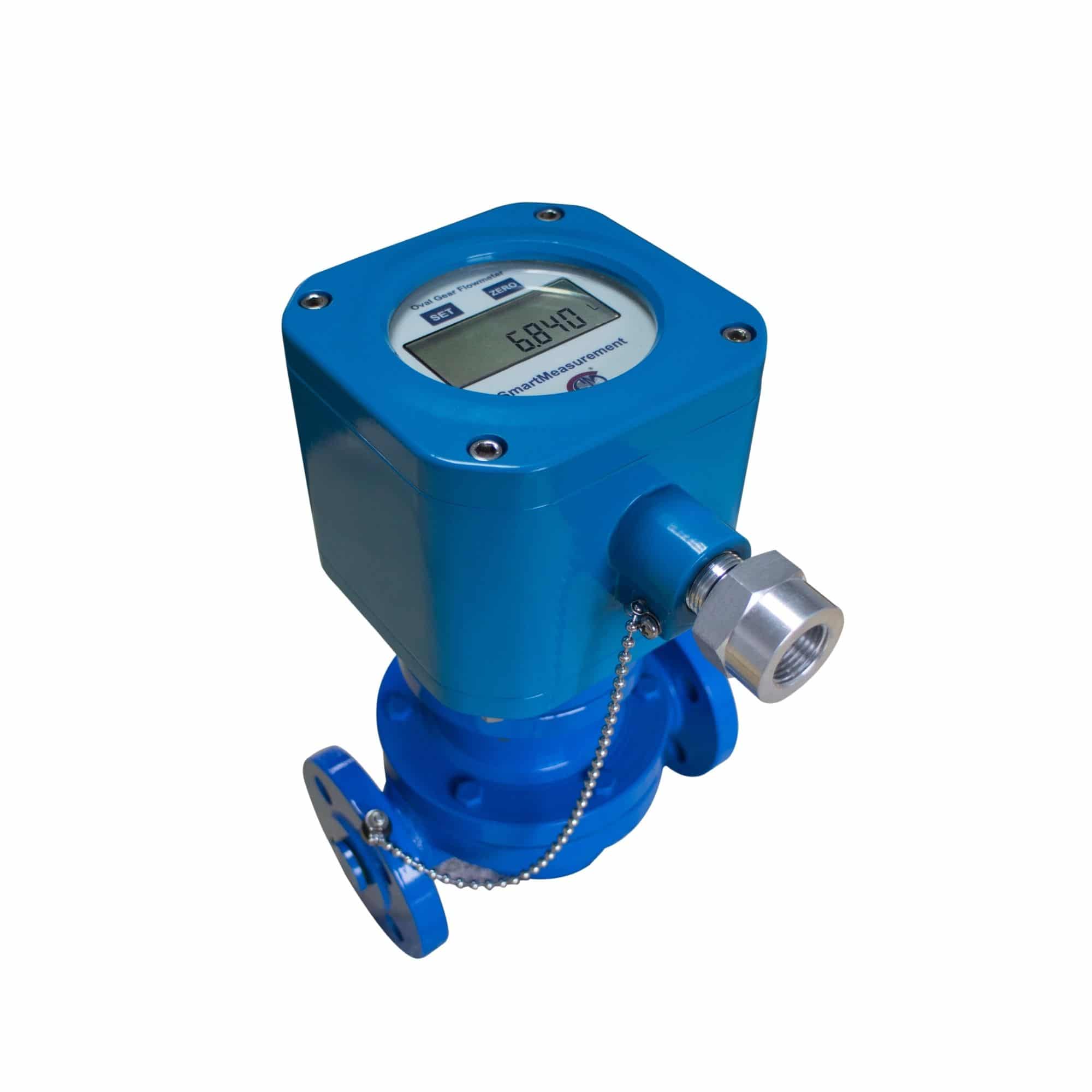

Lưu lượng kế bánh răng hình bầu dục SmartMeasurement ALOVPD có hai bánh răng hình elip (hình bầu dục) quay được gia công chính xác quay và lưới bên trong vỏ bên trong của đồng hồ để tạo thành một buồng đo có thể tích đã biết có thể được sử dụng để xác định chính xác tốc độ dòng chảy thể tích như một chức năng của vận tốc của bánh răng. Thiết kế của đồng hồ đo bánh răng hình bầu dục làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng có độ nhớt cao và áp suất cao vì nó cung cấp độ chính xác cao đồng thời giảm áp suất giảm so với đồng hồ đo PD loại bánh răng tròn truyền thống. Đồng hồ ALOVPD đi kèm với một mô-đun hiển thị chạy bằng pin chắc chắn cho biết tốc độ dòng chảy và tổng dòng chảy trong các đơn vị kỹ thuật có thể định cấu hình của người dùng.

Yêu cầu báo giá về đồng hồ đo lưu lượng dịch chuyển dương bánh răng hình bầu dục ALOVPD cho ứng dụng của bạn. Liên hệ với SmartMeasurement để tìm hiểu thêm.

Yêu cầu báo giá
  • Độ chính xác cao – đến 0.5% số đọc với độ lặp lại ± 0.03%
  • Thiết kế bánh răng hình elip cung cấp tổn thất áp suất thấp
  • Thân đồng hồ có sẵn trong CS (Std), 304SS hoặc 316SS
  • Vòng bi có sẵn trong CS (Std), 304SS hoặc 316SS cũng như Alnico
  • Sẽ chịu được áp suất lên đến 870 psig (60 bar)
  • Sẽ phù hợp với độ nhớt lên đến 1000 cP
Phạm vi dòng chảy: lên đến 2300 GPM (530 m³ / giờ)
Nhiệt độ quy trình: lên đến 750 ° F (400 ° C)
Kích thước đường thẳng: ¼ ”-10” (8-250mm)
Áp lực vận hành: lên đến 870 psig (60 mặc cả)
Độ chính xác: ± 0.5% (Std), ± 0.2% (Opt) đọc
Vật liệu cơ thể: CS (Std), 304SS hoặc 316SS (Opt)
Khả năng lặp lại: ± 0.03% số đọc
Đánh giá bao vây: NEMA 4X (IP 65)
Độ nhớt: lên đến 1,000 cP
Hiển thị: tỷ lệ, tổng, cắt dòng chảy thấp, mức tiêu thụ pin
Bảo vệ nhà ở: IP65; IP67; IP68
Dải tần số: 1 lên đến 30,000 Hz
Nhiệt độ môi trường: -22 đến 158 ° F (-30 đến + 70 ° C)
Độ ẩm làm việc: <90% @ 75 ° F
Điện áp cung cấp UB: + 24VDC, quy định
Bảo vệ cũ: II 2 G Eex ia IIC T4, BVS 03 ATEX E 205
Thông số người dùng: Hệ số K, hệ số hiệu chỉnh tuyến tính, lưu lượng điểm phần tín hiệu đầu vào, nhiệt độ
nhà ở: IP 68, nhôm AlMgSiPb, anodized màu xanh lam
Đầu ra: xung, 4-20 mA hoặc RS485
