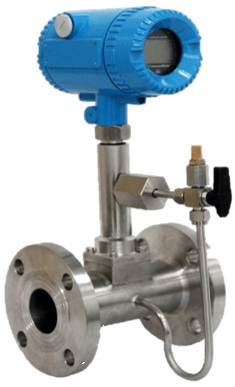

Máy đo lưu lượng xoáy

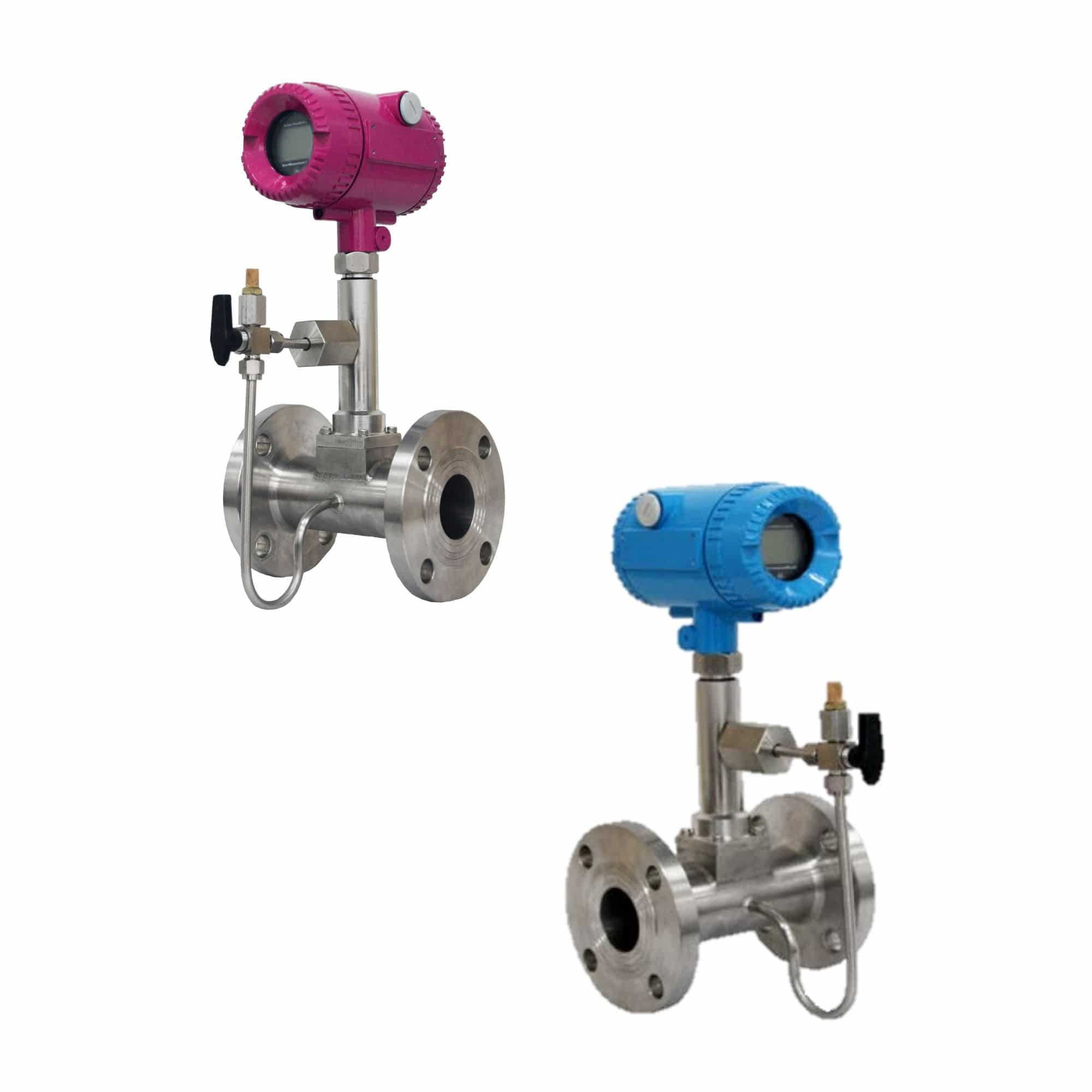

[ALVT-MASS]

Công nghệ cảm biến dòng chảy xoáy dựa vào việc đo số lượng xung xoáy được tạo ra bởi một cơ thể vô tội vạ chìm trong dòng chảy. Máy đo SMC Vortex sử dụng công nghệ cảm biến kép, tạo ra hai tín hiệu xoáy độc lập cho phép khuếch đại tín hiệu và giảm nhiễu ở chế độ chung. ALVT-mass là máy đo độ xoáy đa biến của chúng tôi với cảm biến vận tốc có độ chính xác cao, cảm biến nhiệt độ RTD bằng bạch kim chính xác và bộ chuyển đổi áp suất với đầu ra lưu lượng cho cả tốc độ dòng thể tích và khối lượng.

Các cảm biến của chúng tôi không bao giờ chạm vào chất lỏng của quy trình; các cảm biến lưu lượng tinh thể điện piezo được liên kết sau một bức tường thép không gỉ. Các thiết bị điện tử nhận các xung áp suất nhỏ nhất được tạo ra bởi các xoáy xuyên qua bức tường thép không gỉ. Thiết kế này cho phép đồng hồ có vòng quay cực rộng trong khi vẫn duy trì được phần trên gần như không giới hạn và mức áp suất cao.

Yêu cầu báo giá ngay hôm nay hoặc liên hệ với SmartMeasurement để tìm hiểu thêm về Đồng hồ đo lưu lượng dòng xoáy.

Yêu cầu báo giá
  • Bao gồm các bộ chuyển đổi vận tốc, nhiệt độ và áp suất để tính toán tốc độ dòng chảy khối lượng
  • Thích hợp cho nhiều ứng dụng khác nhau với môi chất hơi, khí và lỏng
  • Không có bộ phận chuyển động và không có đường dẫn rò rỉ; không có vòng đệm chữ O hoặc phớt dầu đồ thị bị mòn, hỏng hoặc rò rỉ
  • Hai cảm biến áp-điện độc lập, cho phép khuếch đại tín hiệu tốt hơn và giảm nhiễu
  • Thông báo lỗi hiển thị cho các dòng chảy thất thường và dòng chảy ngoài phạm vi đã hiệu chỉnh
  • Có thể hiệu chuẩn trường với thiết bị điện tử tích hợp hoặc từ xa và bàn phím
  • Giao diện đúng 2 dây 4-20 mA
  • Phạm vi đo rộng, tỷ lệ rẽ xuống 30: 1
  • Có thể đo ở Số Reynolds nằm trong khoảng từ 10,000 đến 7,000,000
  • Đầu nối đa cực chống thời tiết cho giao diện nguồn, tín hiệu và nối tiếp
  • Có sẵn trong cả hai phiên bản dòng khối tích hợp hoặc từ xa
Kết nối quy trình: Ren, mặt bích, van bi, hàn tím
Nhiệt độ quy trình: 32 đến 590 ° F (0 đến +310 ° C)
Áp lực vận hành: lên đến 985 psi (68 bar)
Phạm vi vận tốc: Phụ thuộc vào chất lỏng, áp suất và nhiệt độ: Chất lỏng: ≤ 1.5 ~ 30 feet / giây (0.4 ~ 9 m / s) Khí & Hơi nước: 5-300 khung hình / giây (1.5-90)
Độ chính xác (và độ tuyến tính): ± 1% đọc
Khả năng lặp lại: ± 0.25% đọc
Tỷ lệ đầu hôm: > 30: 1
Chất liệu: 316SS hoặc thép carbon
Đầu ra tín hiệu: 2 dây 4-20ma, xung
Hiển thị: 2 dòng, 16 ký tự chữ và số mỗi dòng
Bàn phím: Loại màng 4 nút
Sao lưu RAM: Pin Lithium
Trình ghi dữ liệu: 16K, thời gian lấy mẫu từ 1 đến 256 phút
Điện tử: NEMA 4X / IP 66, CE
Bảo vệ cũ: UL, CSA, FM, Nhóm I Nhóm B, C, D, Nhóm II Nhóm E, F, G
Cáp (phiên bản từ xa): Tối đa 300 ′ (90 mét)
Trọng lượng (gần đúng): ALVTN-S: 13 đến 17 lbs (6 đến 8 kg) ALVTN-H: 17-26 lbs (8-12 Kg) ALVTN-W 20-200: 4-26 lbs (2-12 Kg) ALVTN-F 20- 300: 2-110 lms (4-50 Kg)
Truyền thông: RS232
Yêu cầu về nguồn điện: 110 / 220 VAC, Cô lập 14 – 36 VDC
NIST có thể theo dõi: Chỉ chất lỏng và khí
Lưu trữ dữ liệu: Lưu trữ EPROM lên đến 10 năm
